AI制图功能

一、AI制图功能整体介绍

ESim电工制图独家搭载AI智能电路生成功能，配套发布专属《ESim电工制图AI电路生成规范》，结合官方《软件使用指导书》，实现自然语言对话生成标准化电气图纸的全新制图模式。该功能彻底革新传统手动拖拽绘图的方式，依托专属规范约束AI生成逻辑，让通用AI工具可以精准适配ESim电工制图的元件格式、布线规则、图纸标准，快速生成可直接适配软件打开、编辑、仿真的电路文件，大幅降低电气图纸绘制门槛，极大提升简单电路的制图效率。

目前ESim AI制图功能主打轻量化、简易化电路设计场景，适配电工学习、实训作业、小型设备改造、基础控制电路设计等简单图纸制作需求。受限于现阶段AI工具的智能上限，对于结构复杂、逻辑繁琐、多回路联动、高精度工业级电气图纸，AI无法一次性精准生成，仍存在接线偏差、逻辑疏漏、布局不规范等问题，需要人工二次校对、修改优化。但AI辅助制图是电气设计行业的必然发展趋势，随着AI技术迭代与专属规范的持续优化，电气制图的自动化、智能化程度将持续提升。

同时，AI制图的人机交互调试过程，也是高效的电气学习过程。用户在不断梳理需求、精准描述电路要求、调试AI生成效果、修正图纸错误的过程中，会逐步熟悉电气电路设计规范、元件搭配逻辑、布线标准，潜移默化提升自身的电气设计、识图、纠错能力，实现“实操+学习”双向提升。

二、AI电气制图完整标准操作步骤（零基础通用）

本步骤为ESim电工制图官方适配的标准化AI制图流程，适配所有主流通用AI对话工具，步骤清晰、可直接落地，包含关键操作要点、易错提醒与调试技巧。

1. 步骤一：导入官方规范与指导书，初始化AI工具

   首先打开任意主流AI对话工具网页/客户端，在对话输入框中，完整上传导入《ESim电工制图AI电路生成规范》和《ESim电工制图软件使用指导书》两份官方文件。

   关键操作要求：上传后需主动告知AI工具：“请严格遵循本次导入的ESim电工制图AI电路生成规范与软件使用规则，后续所有电气图纸生成，均按照该规范的元件格式、布线标准、布局要求、文件格式执行，仅生成适配ESim电工制图软件的可识别电路代码文件。”

   易错提醒： 切勿跳过文件导入步骤直接提需求，通用AI默认无专属绘图规范，会生成格式错乱、布线不标准、软件无法识别的无效图纸；每次新对话、新AI工具使用，都需要重新导入规范并初始化指令，确保AI全程遵循专属规则。
2. 步骤二：精准、细化描述电路设计需求

   AI生成图纸的准确率，完全取决于用户的需求描述精度。模糊、笼统的需求会导致AI生成电路逻辑错误、元件缺失、布线混乱。需按照电路功能+元件清单+参数要求+布局规范+适配格式的维度，完整、清晰阐述设计目的与细节。

   标准需求描述模板（直接套用）：

   1. 电路功能：明确电路用途（如：三相电机启停控制电路、单相电机正反转电路、灯光自锁控制电路等）；
   2. 元件清单：列明所需全部元件及参数，注意元器件描述要准确，清单可查看《ESim电工制图AI电路生成规范》（如：空气开关、接触器、热继电器、按钮、三相异步电机等，标注额定电压、功率等关键参数）；
   3. 逻辑要求：明确控制逻辑（如：自锁控制、互锁保护、过载保护、启停顺序等）；
   4. 布局规范：遵循官方标准布局（电源在上/左、保护元件居中、负载在右下，端子间距不小于80px，导线横平竖直）；
   5. 格式要求：生成可直接保存为.esimdrawing后缀的ESim电工制图专用电路文件代码，严格匹配官方AI生成规范。
   易错提醒： 禁止使用“做一个简单电机电路”等模糊表述，需求越简略，AI出错概率越高；复杂逻辑需拆分说明，避免AI逻辑理解偏差。
3. 步骤三：接收AI生成代码，规范保存专用电路文件

   AI根据规范和需求完成生成后，会输出完整的ESim电路文件代码。用户需全选复制全部代码内容，新建空白文本文档，将复制的代码完整粘贴至文档中，核对代码无缺失、无乱码、无多余内容后，对文件进行重命名。

   核心格式要求：必须将文件后缀名修改为.esimdrawing，这是ESim电工制图软件唯一可直接识别、加载的专属文件格式，后缀错误会导致文件无法打开、加载失败。

   易错提醒： 保存时需关闭文件扩展名隐藏功能，避免出现“xxx.esimdrawing.txt”的错误后缀；粘贴代码时不可遗漏首尾代码片段、不可随意删减字符，否则会导致文件损坏、电路缺失元件。
4. 步骤四：导入软件加载图纸，启动仿真测试

   打开电脑端ESim电工制图软件，在软件菜单栏选择【打开文件】，选中刚刚保存的.esimdrawing格式文件，等待软件自动加载图纸。加载完成后，先人工快速预览图纸：检查元件是否齐全、布局是否规范、导线连接是否完整、端子是否精准对接。

   预览无误后，点击软件仿真启动按钮，开启实时电路仿真，测试电路是否可正常通电、运行逻辑是否符合设计需求、保护功能是否正常触发，观察电流走向、元件工作状态是否正常。

   易错提醒： 不可跳过人工预览直接仿真，部分细微格式问题不会触发加载报错，但会导致仿真短路、断路、功能失效；首次加载若出现空白图纸，大概率是代码粘贴不全或文件后缀错误，需重新核对保存。
5. 步骤五：问题迭代修正，优化完善图纸

   仿真测试后，若电路出现无法运行、逻辑不符、接线错误、元件不工作、短路报错等问题，无需手动修改图纸，精准整理具体错误信息（如：缺少热继电器过载保护接线、电机无法自锁、导线交叉错乱等），将错误问题+优化需求重新反馈给AI工具。

   告知AI：“按照ESim官方AI电路生成规范，修正对应错误，保留原有正确布局与元件，优化错误接线与逻辑，重新生成完整的.esimdrawing格式电路代码。”

   重复上述保存、加载、仿真流程，多次迭代校正，直至图纸布局规范、电路逻辑准确、仿真运行正常。

三、AI制图功能核心使用准则与禁忌

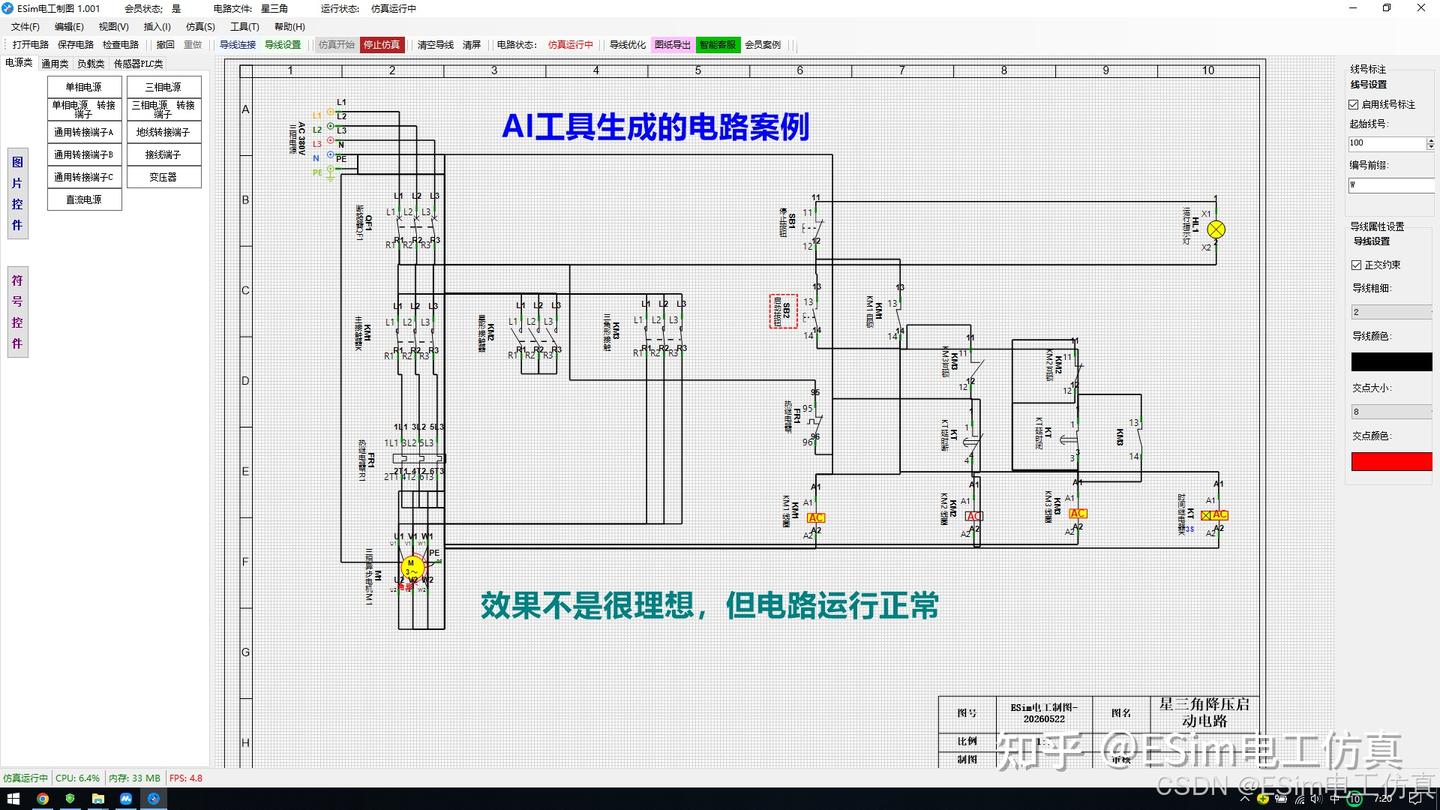

1. 场景适配准则：AI制图仅适用于简单、单回路、基础控制电气图纸，包含常规电机启停、自锁互锁、基础保护电路、简易设备接线图等。复杂多回路联动、工业自动化成套图纸、高精度定制化电路，必须手动绘制调试，禁止完全依赖AI生成。
2. 二次校对准则：所有AI生成的图纸，无论是否仿真成功，均需人工核对元件参数、接线逻辑、安全保护设计，AI无法识别所有电气安全隐患，杜绝直接用于正式项目施工。
3. 持续调试准则：不同AI工具的适配能力不同，首次使用需反复磨合，熟悉AI的生成规律，逐步优化需求描述方式，提升图纸一次性生成准确率。

四、功能价值总结

ESim电工制图AI智能制图功能，将专属行业规范与通用AI能力深度结合，打破了传统电气制图操作繁琐、入门难度高的壁垒。对于初学者，可借助AI快速生成图纸、通过迭代调试理解电路原理，高效夯实基础；对于从业者，可大幅节省简单图纸的绘图时间，提升日常工作、方案汇报的效率。同时，软件保留人工精修、仿真验证、错误调试的完整能力，兼顾智能化便捷性与电气设计的专业性、准确性，是电气学习、轻量化电气设计的高效辅助工具。

AI制图 · 智能生成

自定义控件功能

自定义控件 · 高级图片与端子

一、功能背景与核心价值

在日常电气制图、电路实训与项目改造过程中，软件自带标准元器件库无法覆盖所有小众设备、新型元器件、非标设备、定制化模块的绘图与仿真需求，经常出现找不到对应电气符号、无法还原设备外观、不能动态展示运行状态的问题。传统制图软件仅能绘制静态符号，无法实现非标元器件的通电仿真演示，导致教学演示不直观、项目图纸还原度低、客户看不懂设备运行逻辑。

针对这一行业痛点，ESim电工制图专属开发自定义控件功能体系，核心由高级图片控件与导线连接端子控件两大核心组件组成。通过二者组合搭配，用户可以零代码、纯可视化操作，自制任意非标、新型、小众电气元器件，完整实现「自定义绘图、精准接线、状态联动、动态仿真」全流程效果。完美解决标准元件库局限性问题，支持用户随心所欲绘制各类元器件，同时可生动展示元器件停止、运行、动作、故障等不同状态，让电路演示更真实、教学可视化效果更强、项目汇报更直观。

二、两大核心自定义控件功能原理详解

1. 高级图片控件（核心状态模拟控件）
高级图片控件是实现元器件外观自定义+状态动态切换的核心，区别于固定样式的标准电气符号，该控件支持自定义上传外部图片作为元器件外观，且可绑定电路逻辑控件，实现电路状态与图片画面实时联动。

其核心原理为：提前录入元器件不同工作状态的素材图片，绑定电路中对应的控制元件（线圈、开关、传感器等），仿真运行时，软件会根据绑定控件的通电/断电、闭合/断开、触发/复位状态，自动切换展示对应的静态图片，精准模拟元器件启停、动作、变色、变位等真实运行效果，彻底解决非标元器件无法仿真动态效果的难题。

2. 导线连接端子控件（核心接线适配控件）
仅有外观图片无法完成电气接线与电路导通仿真，导线连接端子控件是自定义元器件实现电气导通、适配线路连接的关键。该控件为独立可配置接线端点，可自由添加、删除、调整位置，完美适配各类非标元器件的接线端子布局。

用户可根据自定义元器件的实际引脚、接线端口数量，灵活布置端子控件，搭配软件端子吸附、精准对线、自动布线功能，实现导线与自定义元器件的无缝对接。同时结合软件置顶、置底图层功能，可精准调整图片与端子的图层层级，避免端子被图片遮挡、接线错位、布局混乱等问题，还原真实设备的接线结构与外观效果。

三、自定义控件制作元器件完整实操步骤（标准流程）

以下为官方标准操作流程，步骤清晰、可直接落地，包含操作入口、参数设置、图层调整、仿真校验全细节，同时标注关键易错点。

1. 步骤一：提前准备元器件状态素材图片

   制作自定义元器件前，需提前准备两组核心素材图片，适配元器件基础运行逻辑，特殊元器件可按需增加故障、待机、调速等多状态图片：

   1. 元器件停止/断电状态图：设备未通电、未工作的静态外观图；
   2. 元器件运行/通电状态图：设备通电工作、触点动作、指示灯亮起的效果图；

   素材要求（关键）：两张图片尺寸、比例、背景保持一致，建议使用透明背景图片，避免仿真切换时出现画面偏移、边框错位，保证切换效果流畅自然。

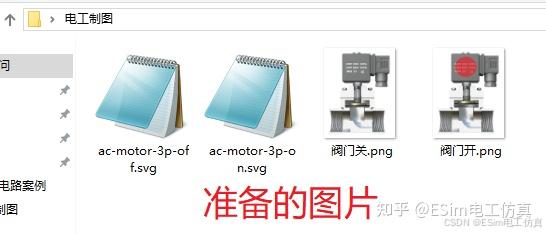

   状态素材图片示例

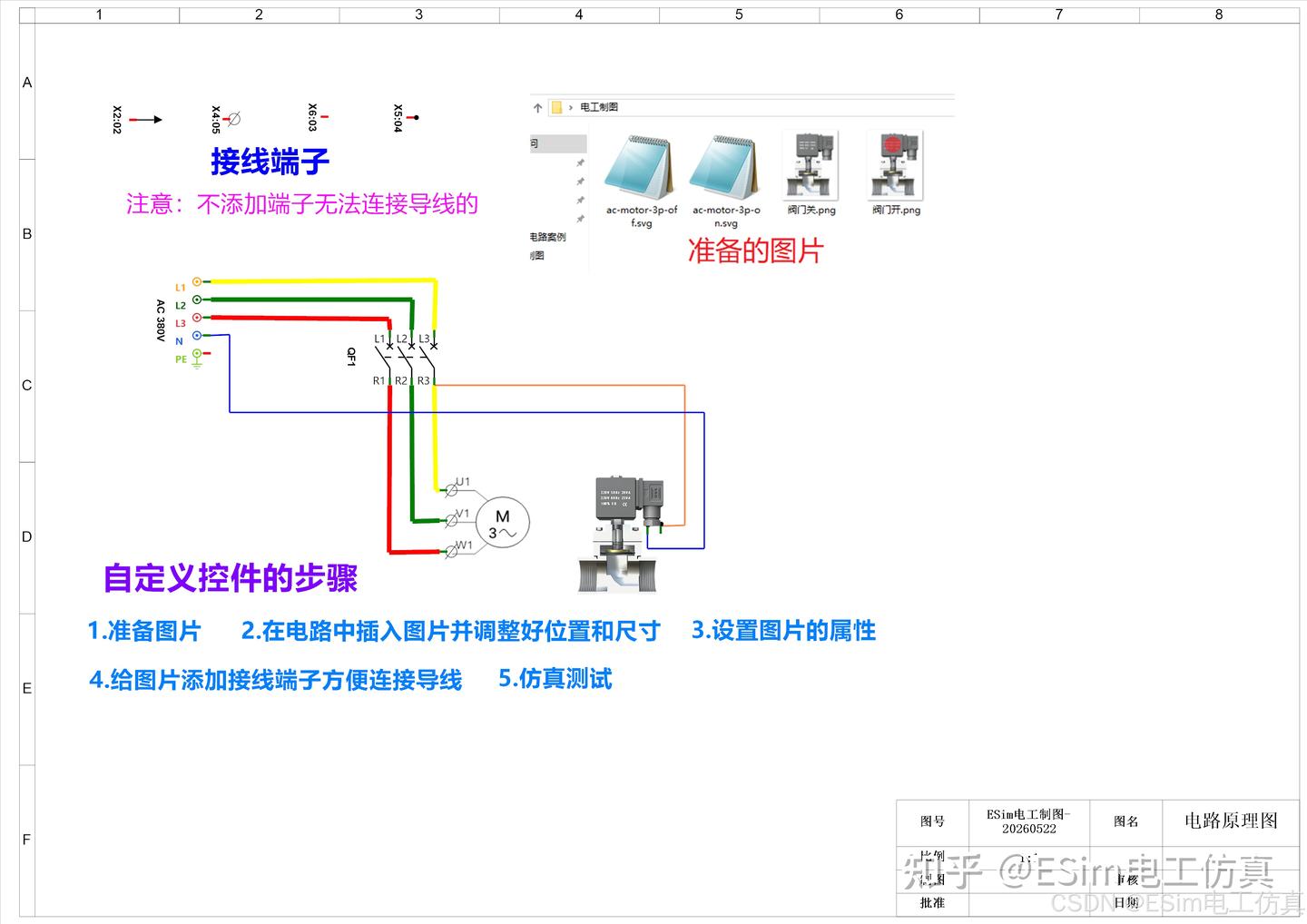

2. 步骤二：搭建基础电路，布置接线端子控件
   1. 在ESim电工制图画布中，先绘制该自定义元器件对应的完整控制电路（包含开关、线圈、保护元件、负载等基础控件），保证电路逻辑完整；
   2. 在左侧控件面板选择导线连接端子控件，根据元器件实际接线端口数量，拖拽对应数量端子至画布；
   3. 按照真实元器件端子分布位置，精准排布端子控件，提前完成端子与电路导线的对接接线，确保电气回路导通正常；
   易错提醒： 必须先接好端子、导通电路，再添加图片控件，避免后续图片遮挡端子导致无法接线、线路报错。
3. 步骤三：插入高级图片控件，绑定电路状态
   1. 点击软件顶部菜单栏【插入】，选择【高级图片控件】，将控件添加至画布；
   2. 右键点击画布中的高级图片控件，打开【图片属性设置面板】，核心参数配置：
      • 绑定控件：选择电路中控制该元器件工作的核心控件（如接触器线圈、控制按钮等），建立状态联动关系；
      • 断电/停止状态：上传提前准备的元器件停止状态图片；
      • 通电/运行状态：上传提前准备的元器件工作状态图片；
   3. 确认保存属性设置，完成图片与电路逻辑的绑定。
4. 步骤四：调整图片位置、图层微调，优化元器件展示效果
   1. 拖拽高级图片控件，精准对齐端子控件位置，完全覆盖端子外围空白区域，还原设备真实外观；
   2. 利用软件置顶、置底图层功能优化层级：将图片控件置底、端子控件置顶，既保证外观完整美观，又不会遮挡接线端点，确保导线连接可见、可编辑、可导通；
   3. 整体微调大小、位置，保证自定义元器件与整张图纸布局协调、规范整洁。
5. 步骤五：启动仿真，校验动态运行效果
   1. 保存当前图纸，点击软件【仿真启动】按钮，进入电路仿真运行状态；
   2. 操作电路控制元件，触发通电、断电、启停动作，观察自定义元器件效果：电路通电时自动切换运行图片，断电时自动恢复停止图片，匹配真实设备工作逻辑；
   3. 校验线路导通、状态切换是否正常，若无画面卡顿、切换失效、线路断路等问题，即完成自定义元器件制作；
   4. 若出现状态不切换、图片错乱问题，返回属性面板重新核对控件绑定关系与图片素材设置。

四、核心操作技巧与易错点汇总

1. 图层优先级技巧：所有自定义元器件统一遵循「端子置顶、图片置底」原则，是实现外观美观+接线正常的核心，图层颠倒会导致无法接线、端子被遮挡。
2. 绑定逻辑关键：图片状态必须绑定直接控制元器件启停的核心电气控件，绑定错误会导致仿真状态不联动、画面不切换。
3. 素材规范要求：两张状态图片尺寸必须一致，否则仿真切换时会出现位移、缩放错乱，影响演示效果。
4. 端子适配原则：严格按照真实设备引脚数量、位置布置端子，保证自定义元器件的电气参数、接线逻辑与实物一致，仿真效果更精准。
5. 适用场景说明：该功能可无限拓展元器件类型，各类非标传感器、定制模块、特殊执行器、老旧设备元件，均可通过此方法自制，弥补标准元件库的短板。

五、功能应用优势

对电工学习者而言，自定义控件可以自制特殊实训元器件，模拟各类小众电路工况，突破教材、标准元件库的局限，拓宽实训范围，更全面理解非标设备的工作原理；对行业从业者、技术人员而言，可精准还原老旧设备、改造设备、定制化设备的电气图纸与运行效果，完美适配设备改造、非标项目设计工作；对客户汇报、方案演示场景，动态可视化的自定义元器件仿真效果，比传统静态符号图纸更生动直观，能让非专业客户清晰看懂设备运行逻辑、电路工作流程，大幅提升方案展示专业性与说服力。

电气原理图制作和仿真功能

电气原理图 · 绘制界面

电气原理图 · 动态仿真

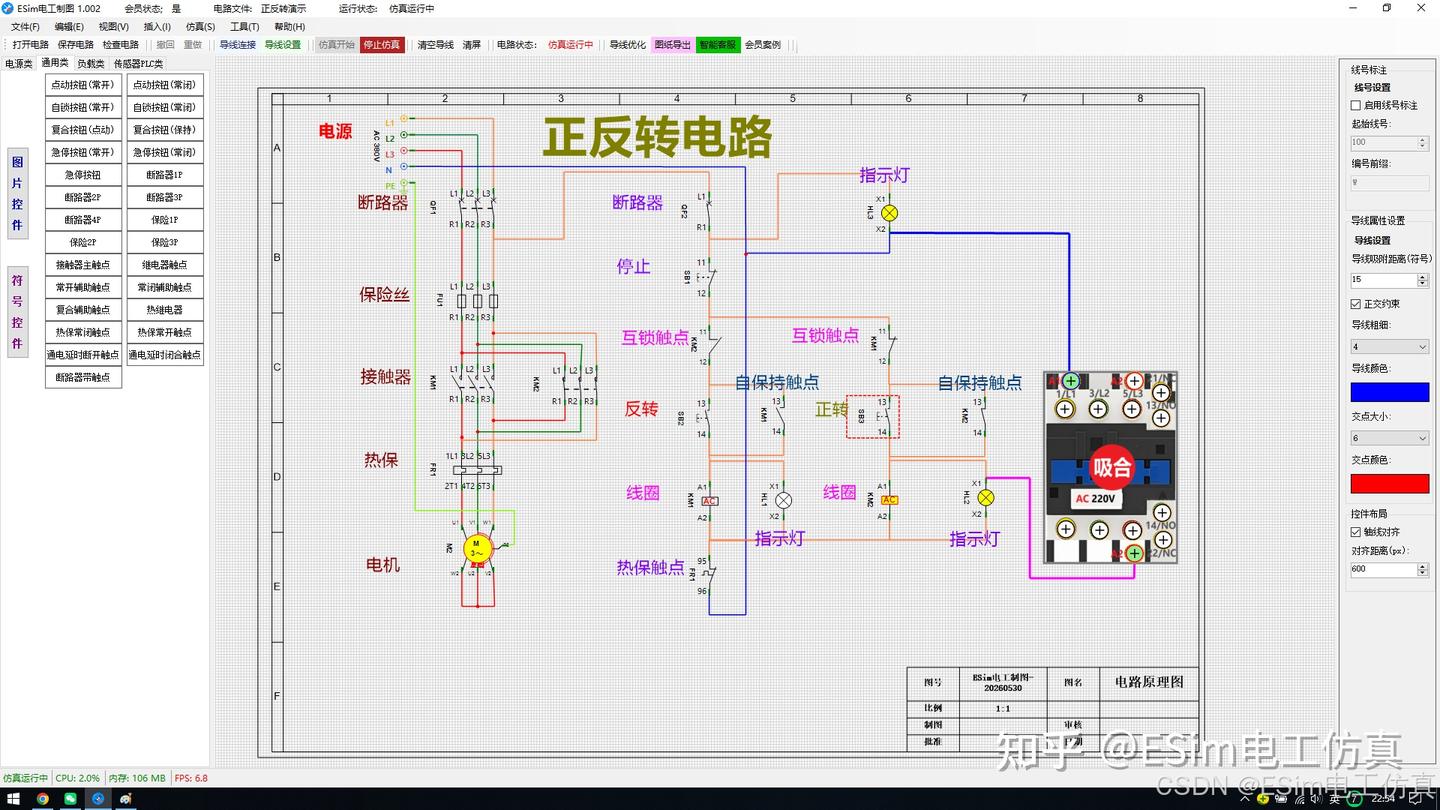

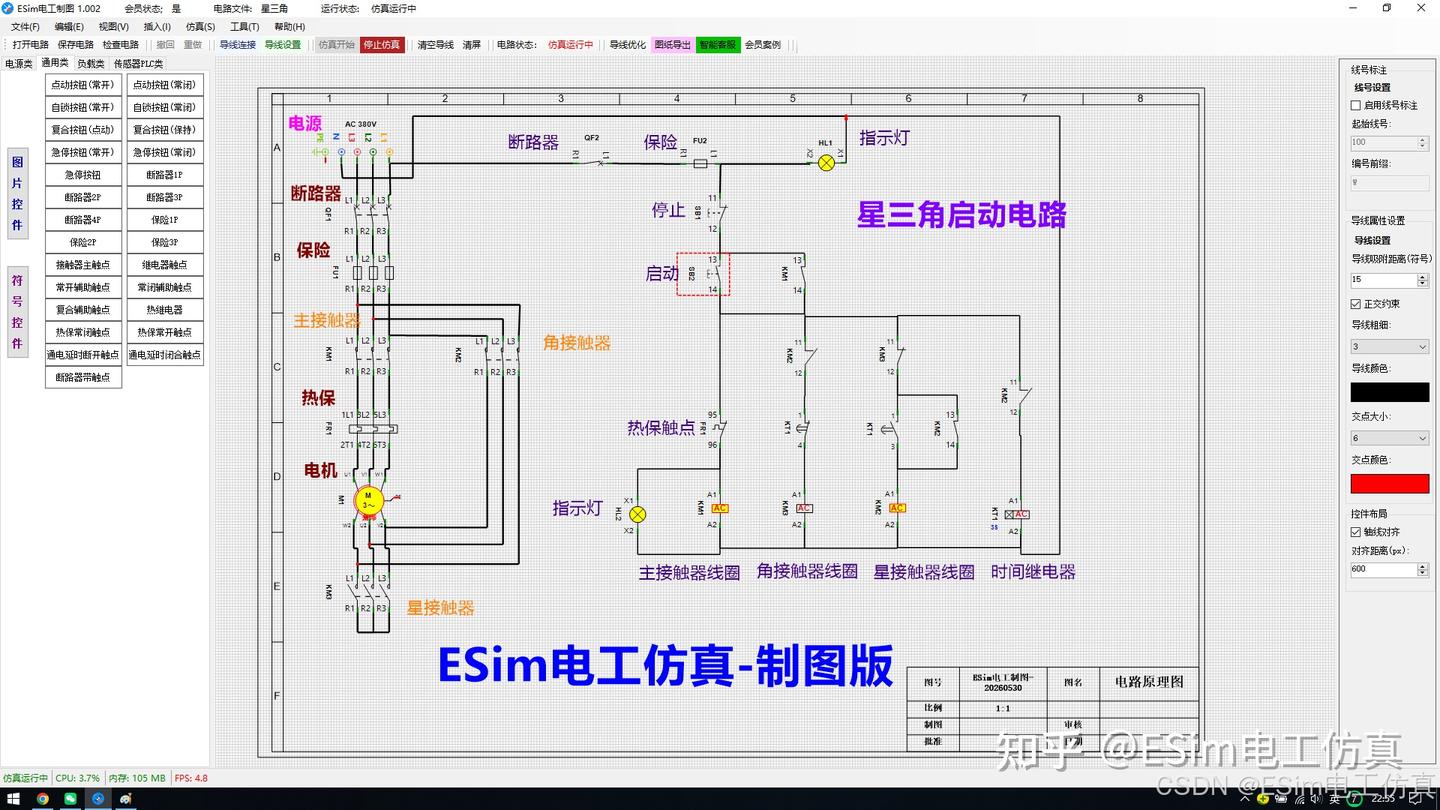

电气原理图绘制与动态仿真是ESim电工制图的核心特色王牌功能，也是区别于传统单一制图软件、传统静态图纸工具的核心优势。传统电气学习和工作中，电气原理图大多以静态图片、纸质图纸形式呈现，线条繁杂、逻辑抽象、原理晦涩难懂，无论是学生学习理解、技术人员电路核验，还是工作汇报、项目对接，都存在理解门槛高、原理展示不直观、问题排查滞后等诸多痛点。而ESim电工制图实现了原理图标准化绘制+实时动态仿真+逻辑可视化演示一体化，彻底打破静态图纸的局限性，让枯燥抽象的电气原理变得直观易懂、可测可验。

在图纸制作层面，软件搭载贴合国内国标规范的电气符号库，支持拖拽式快速绘图、智能导线吸附、线号自动标注、图纸规整优化等功能，无需专业绘图功底，即可快速绘制出规范、标准、整洁的各类电气原理图，涵盖基础控制电路、电机拖动电路、PLC控制电路、变频调速电路等各类常用图纸，适配教学实训、设备改造、小型项目设计、方案制作等全场景制图需求，完美替代操作繁琐、功能冗余的国外专业制图软件，大幅提升制图效率。

在仿真演示层面，软件搭载高频实时仿真引擎，可对绘制完成的电气原理图进行全方位动态模拟运行，精准还原电路通电、信号传输、元件动作、回路通断的完整过程。仿真过程中可直观展示电流走向、元件工作状态、电路联动逻辑，同时搭载智能故障检测机制，能够自动识别接线错误、线路短路、虚接漏接、逻辑冲突等各类常见电路问题，提前预判设计漏洞与运行隐患。

该功能适配多场景落地应用，价值突出：在教学实训场景中，彻底解决电工理论抽象、学生看不懂图纸、理解电路逻辑困难的难题，通过动态仿真演示，让学生直观吃透电气原理、掌握电路运行逻辑，深化知识记忆，大幅提升实训教学效果；在职场工作汇报场景中，可动态演示电路整体运行流程与控制效果，让领导无需深耕电气专业知识，就能清晰看懂设计方案、电路原理与项目成果，汇报更直观、更有说服力；在项目对接客户场景中，摒弃枯燥的静态纸质图纸，以可视化动态仿真展示设备控制逻辑、运行原理、功能优势，让非专业客户也能清晰理解设备工作模式，降低沟通成本，提升项目对接成功率；在电路设计核验场景中，技术人员可提前在软件内完成电路调试、错误修正，规避实际接线、设备调试中的试错成本，避免现场返工、设备损坏、电路故障等问题，让电路设计与验证高效、精准、零风险。

电工电路实物仿真功能

电工电路 · 实物仿真

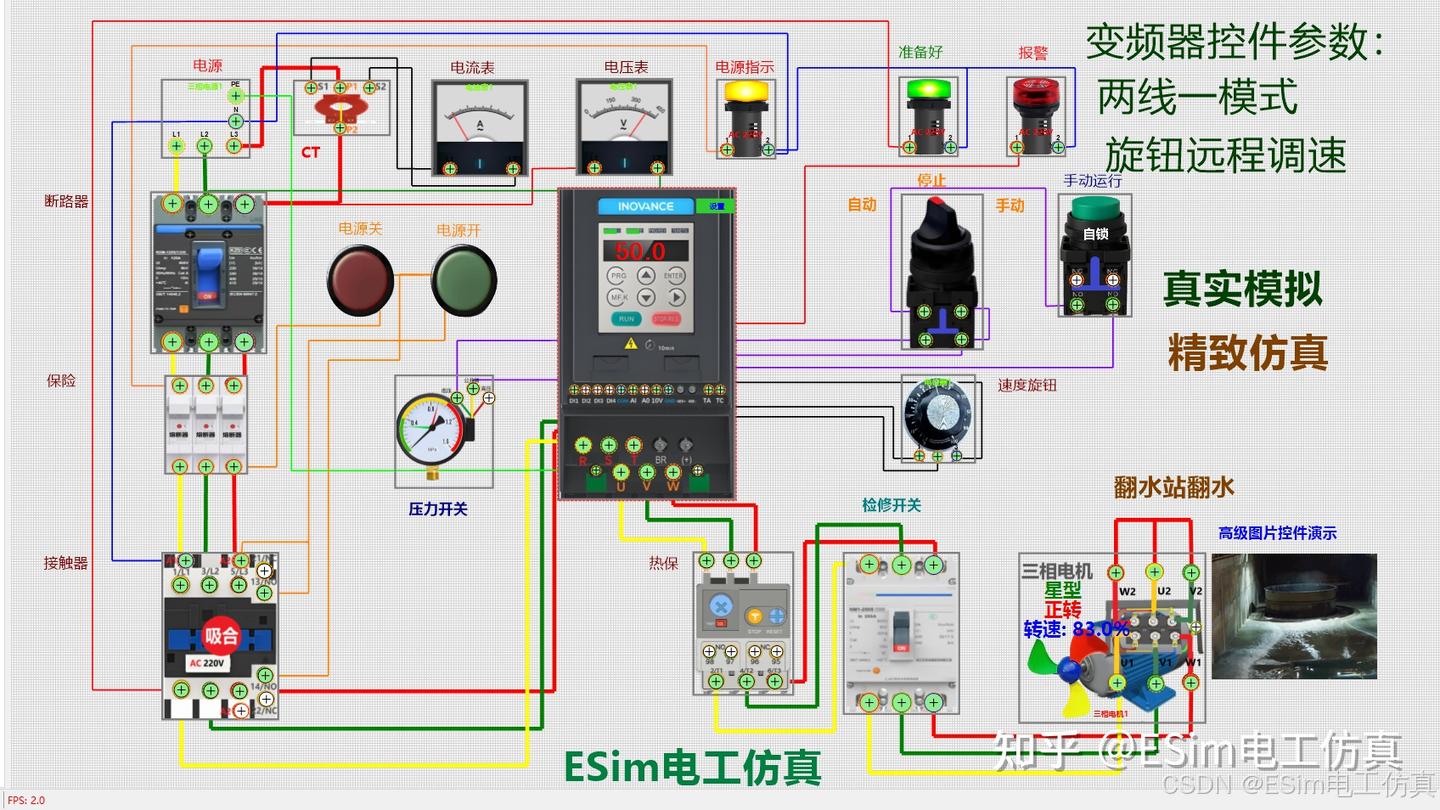

ESim电工制图完整继承并升级了ESim电工仿真电脑版的全部仿真能力，保留原版高精度、高还原度的实物仿真内核，无需搭建实体电路、无需消耗元器件、无需接线实操，即可1:1真实复刻各类电工基础电路、工业控制电路的实物运行效果，实现零成本、零风险、高效率的电路仿真与实操训练。软件仿真效果高度贴合实体设备运行状态，元件动作、电路响应、设备工况与现场实物完全一致，完美还原真实电工实操场景。

依托成熟的仿真引擎，软件可全方位覆盖民用家装电路、工业电机控制电路、PLC可编程控制电路、变频器调速控制电路四大类主流电工电路，支持市面主流品牌工控设备仿真适配，满足学习、实训、工业设计、设备改造等全维度需求，核心适配仿真电路案例如下：

1. 家装基础电工电路：精准仿真家庭照明双控电路、多控灯光电路、插座供电电路、家用过载保护电路等日常家装电路，适配电工入门学习、家装电路设计实训，新手可快速掌握家用电路接线逻辑与安全规范。
2. 工业电机拖动经典电路：全面支持三相异步电机启停自锁、互锁控制、正反转切换、星三角降压启动、自耦降压启动、限位控制、延时控制等各类经典工业电机电路仿真，完整还原电机启动、运行、调速、停止、保护的全过程，是电力拖动实训、电工中级技能提升的核心工具。
3. 汇川变频器专属控制电路：深度适配汇川MD200系列变频器，支持变频器启停控制、正反转调速、多段速控制、外部端子控制、模拟量调速等常用工业控制电路仿真，精准复刻变频器参数匹配、信号传输、调速运行的实物效果，适配工业自动化实训、设备改造调试学习。

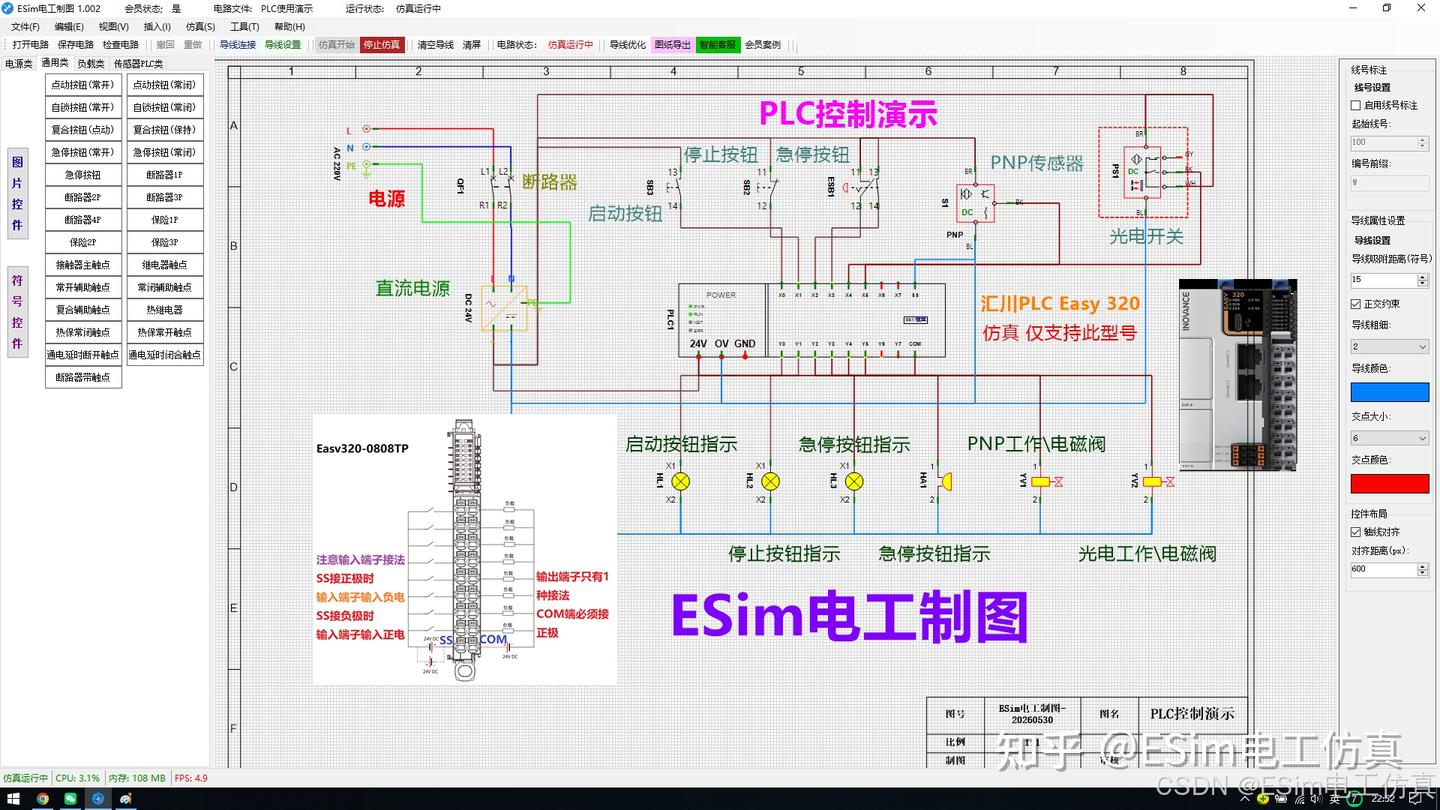

4. 汇川PLC专属控制电路：完美兼容汇川Easy320系列PLC，支持PLC基础逻辑控制、时序控制、联动控制、IO端口接线、开关量与模拟量信号匹配等常用外围控制电路仿真，可直观演示PLC程序与外围电路的联动运行效果，助力自动化专业学习、工业PLC调试实训。

除此之外，软件还支持各类传感器电路、继电器控制电路、联动保护电路、自动化成套简易电路的仿真，覆盖从入门基础电路到工业主流控制电路的全梯度场景。

相较于传统实物实训与调试模式，该实物仿真功能优势显著：无需采购大量元器件、电机、变频器、PLC等昂贵设备，零硬件成本；无需担心短路烧坏设备、触电安全隐患、接线失误损坏器材等问题，实训调试全程安全可控；支持电路反复搭建、修改、调试、复刻，不受场地、设备、耗材限制，无论是学生零基础入门实训，还是电工从业者精进技术、调试工业电路、模拟设备改造，都能高效完成，大幅提升学习与工作效率。

利用ESim电工制图进行项目实训

ESim电工制图的功能远不止电工仿真、电气原理图仿真和电气图纸绘制——它更是一个完整的工控与电气项目虚拟实训平台。通过这个平台，我们可以进行工控项目或电气项目的全流程实训，从项目规划、方案设计、图纸绘制到仿真验证、效果演示，全部在一个软件中完成。通过实训，我们可以熟悉项目实施的标准步骤，提前发现并规避所有潜在的问题点和错误，让教学和工作效率大幅提升，项目方案更加完善可靠。

同时，ESim电工制图还可用于毕业论文设计中的电路方案验证、教学项目演示中的动态效果展示、项目汇报中的可视化呈现，以及项目可行性验证中的快速原型测试等多元化场景。

那么，如何利用ESim电工制图进行一个规范、严谨的项目实训呢？下面按照专业的项目实施流程，分五个阶段详细说明。

项目实训 · 五阶段流程

第一阶段：软件熟悉与工具掌握

在开始任何实训项目之前，首先要将ESim电工制图当作一个“虚拟设备”来全面了解。 只有熟悉这个工具的能力边界，才能在项目中准确判断哪些可以通过仿真实现、哪些需要调整方案。

1.1 了解软件的基本功能与能力范围

ESim电工制图的核心功能涵盖：点击放置式电路搭建、实时仿真运行（以约200毫秒为周期持续计算电路状态）、智能故障诊断（自动检测短路、断路、电机缺相、电流表接线错误等故障并生成详细检查报告）、数字万用表测量（支持交流电压、直流电压和电路导通测量）。

软件分为免费版和VIP版：免费版开放交流电路仿真、电源类/通用类/交流控件三大标签页的大多数组件、数字万用表、电路文件保存与加载（.esim格式）、文字与图片标注等功能；VIP版额外开放直流电路仿真、直流控件标签页全部组件（直流接触器、直流继电器、PLC Easy320、安全光栅等）以及高清图纸导出功能。实训前需明确项目需求是否在免费版能力范围内，若需要使用直流控件或PLC等高级功能，需提前确认VIP授权。

1.2 熟悉控件面板与元件库

软件内置超过100种高精度元器件模型，涵盖：

• 基础电气元件：按钮、复合按钮、自锁按钮、继电器、接触器、时间继电器、断路器、空气开关、单开多控开关、热继电器、熔断器、电机、指示灯等
• 工业自动化元件：汇川PLC Easy320、汇川变频器MD200、传感器（支持PNP/NPN切换）、安全继电器等
• 测量工具：数字万用表

实训建议：在正式项目开始前，先用1-2天时间逐一测试常用控件的属性参数和接线方式，确保对每个控件的功能了然于胸。

1.3 掌握基本操作技能

熟练以下操作是开展项目实训的前提：

• 元件放置：从左侧组件面板点击控件，控件即出现在画布中随鼠标移动，左键点击确认放置
• 导线连接：支持正交约束的导线绘制，可自由设定导线颜色、粗细、网格参数；智能连线系统支持自动吸附引脚、多段布线、交叉跳线提示
• 仿真运行与交互：点击“运行”按钮启动仿真，仿真过程中可点击按钮、开关、限位器等元件进行交互操作
• 故障诊断与调试：熟悉故障检查报告的解读方法
• 图纸导出：实训完成后可将电路图导出为高清PNG图片（VIP功能）

第二阶段：实训项目的规划与设计

项目规划是实训的灵魂。 一个清晰的规划决定了实训的方向、深度和最终价值。

2.1 明确实训目的

在动手之前，必须先回答以下问题：

• 实训要解决什么问题？ 例如：验证某个控制方案的可行性？学习某种电路的工作原理？练习PLC编程与外围接线？
• 要展示什么效果？ 例如：电机的顺序启动？物料自动输送？温度闭环控制？
• 要锻炼哪些技能？ 例如：电气图纸绘制能力？电路故障排查能力？PLC与变频器的协同控制能力？
• 要熟悉哪些知识点？ 例如：星三角启动原理？PID控制逻辑？安全继电器回路的搭建规范？

2.2 确定项目需求与技术要求

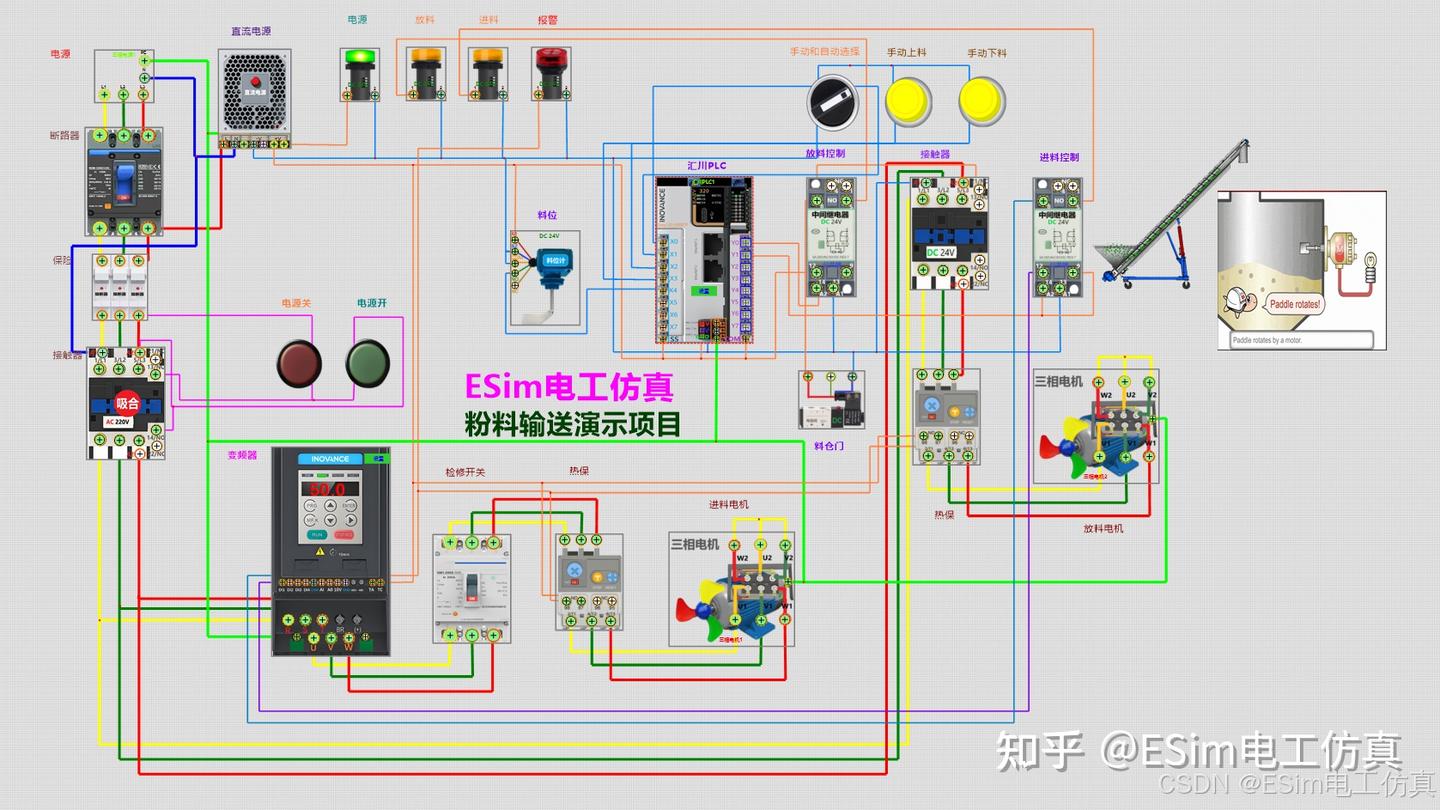

以一个典型的工控实训项目为例——粉料输送自动化控制系统：

• 项目背景：某工厂粉料人工投送存在工作环境差、人员需求多、招工难等问题，需进行自动化升级改造
• 项目要求：粉料自动输送到指定设备且速度可调；自动下料；具备手动和自动两种控制模式；功能可拓展便于后续升级
• 技术路线：螺杆式上料（电机配变频器调速）；料斗增加阻旋式料位开关；采用PLC控制（汇川Easy320）
• 项目案例地址：https://zhuanlan.zhihu.com/p/1957782470339588599

2.3 制定实训计划与时间节点

一份专业的实训计划应包括：

• 第一阶段（第1-2天）：需求分析与方案设计
• 第二阶段（第2-3天）：电气图纸绘制
• 第三阶段（第3-4天）：仿真电路搭建与初步调试
• 第四阶段（第4-5天）：PLC编程与组态（如涉及）
• 第五阶段（第5-6天）：综合仿真运行与效果验证
• 第六阶段（第6-7天）：问题修正、文档整理与项目总结

第三阶段：电气图纸的制作

根据项目规划，利用ESim电工制图的制图功能绘制完整的电气原理图。

3.1 图纸绘制的规范要求

• 元件布局规范：按照从左到右、从上到下的顺序排列元件——电源部分在左侧或上方，控制部分在中间，执行部分在右侧或下方
• 导线绘制规范：保持正交（水平和垂直）走线，尽量减少交叉；必须交叉时使用跳线或跨线标识
• 标注规范：对每个元件进行编号标注（如KM1、FR1、SB1等），对关键节点添加文字说明
• 图纸完整性：确保图纸包含完整的电源回路、控制回路和执行回路

3.2 利用高级功能提升图纸质量

• 自定义控件：如遇到标准元件库中没有的元器件，可通过“高级图片控件”和“导线连接端子控件”的组合自定义元件
• 文字与图片标注：在电路图中插入文字说明和图片，制作完整的电路文档
• 图纸导出：完成后可将电路图导出为高清PNG图片，用于报告或汇报材料

第四阶段：项目方案的确认与需求统计

图纸绘制完成后、进入仿真搭建之前，需要进行一次系统的方案确认。

4.1 元器件清单（BOM）统计

整理项目中所需的全部元器件清单，包括：

• 元件名称、型号规格、数量
• 关键参数（如接触器线圈电压、电机功率、变频器型号等）

例如粉料输送项目的BOM包括：断路器1个、保险1个、热继电器2个、汇川PLC Easy320 1台、汇川变频器MD200 1台、三相电机2台等。

4.2 I/O点位统计（如涉及PLC）

如项目涉及PLC控制，需统计输入输出点位：

• 输入信号：手动按钮、自动按钮、手动上料按钮、手动下料按钮、料位开关等
• 输出信号：上料控制、放料控制等

4.3 方案评审与确认

• 对照项目需求逐条检查图纸是否满足所有功能要求
• 检查是否存在遗漏的元件或回路
• 确认控制逻辑是否正确（如互锁、自锁、顺序控制等）
• 如有问题，返回第三阶段修改图纸，直至方案完全确认

第五阶段：仿真电路搭建与项目效果演示

这是实训的核心执行阶段，将图纸转化为可运行的仿真电路。

5.1 搭建实物仿真电路

根据确认后的电气图纸，在ESim电工制图的工作区中搭建仿真电路：

• 放置元件：按照图纸布局，将所需元件逐一放置到画布上
• 连接导线：按照图纸的接线关系绘制导线，注意正交约束和导线颜色区分
• 设置参数：对变频器、PLC等智能控件进行参数设置
• 检查接线：利用软件的放大镜功能进行精准接线检查

5.2 PLC编程与组态（如涉及）

对于包含PLC控制的项目：

• 在软件中对汇川PLC Easy320进行梯形图编程
• 完成PLC的I/O组态配置
• 将程序下载到虚拟PLC中

5.3 仿真运行与动态演示

点击“运行”按钮启动仿真：

• 观察动态效果：灯泡发光、电机转动、仪表读数变化、触点开合——所有状态变化实时呈现
• 交互操作：仿真过程中点击按钮、开关等元件，模拟真实操作场景
• 验证功能：逐一测试项目的各项功能是否正常实现

5.4 故障诊断与问题修正

如仿真过程中出现异常：

• 查看软件自动生成的故障检查报告，定位问题点
• 根据诊断结果修正接线或参数设置
• 重新运行仿真验证修正效果
• 反复迭代直至电路完全正常运行

5.5 项目效果的综合演示

仿真调试完成后，进行完整的项目效果演示：

• 电气原理图演示：展示完整的电气原理图及动态运行效果
• 实物仿真演示：展示仿真电路的运行过程，包括所有交互操作和动态反馈
• 数据记录：记录仿真过程中的关键数据和运行参数
• 图纸导出：将最终版本的电路图导出保存

5.6 实训总结与文档归档

项目演示完成后，进行系统的总结与归档：

• 整理实训过程中的所有图纸版本
• 记录遇到的问题及解决方案
• 总结项目实训的经验和教训
• 将仿真案例完整导出存档，方便做报告或邮件发送

通过这五个阶段的系统实训，ESim电工制图帮助我们在零风险、低成本的虚拟环境中，完整经历一个电气或工控项目从规划到落地的全过程，真正做到 “理论+仿真+实践”一体化，让教学更高效、工作更专业、项目更可靠。

下面是一个完整的实训项目案例：

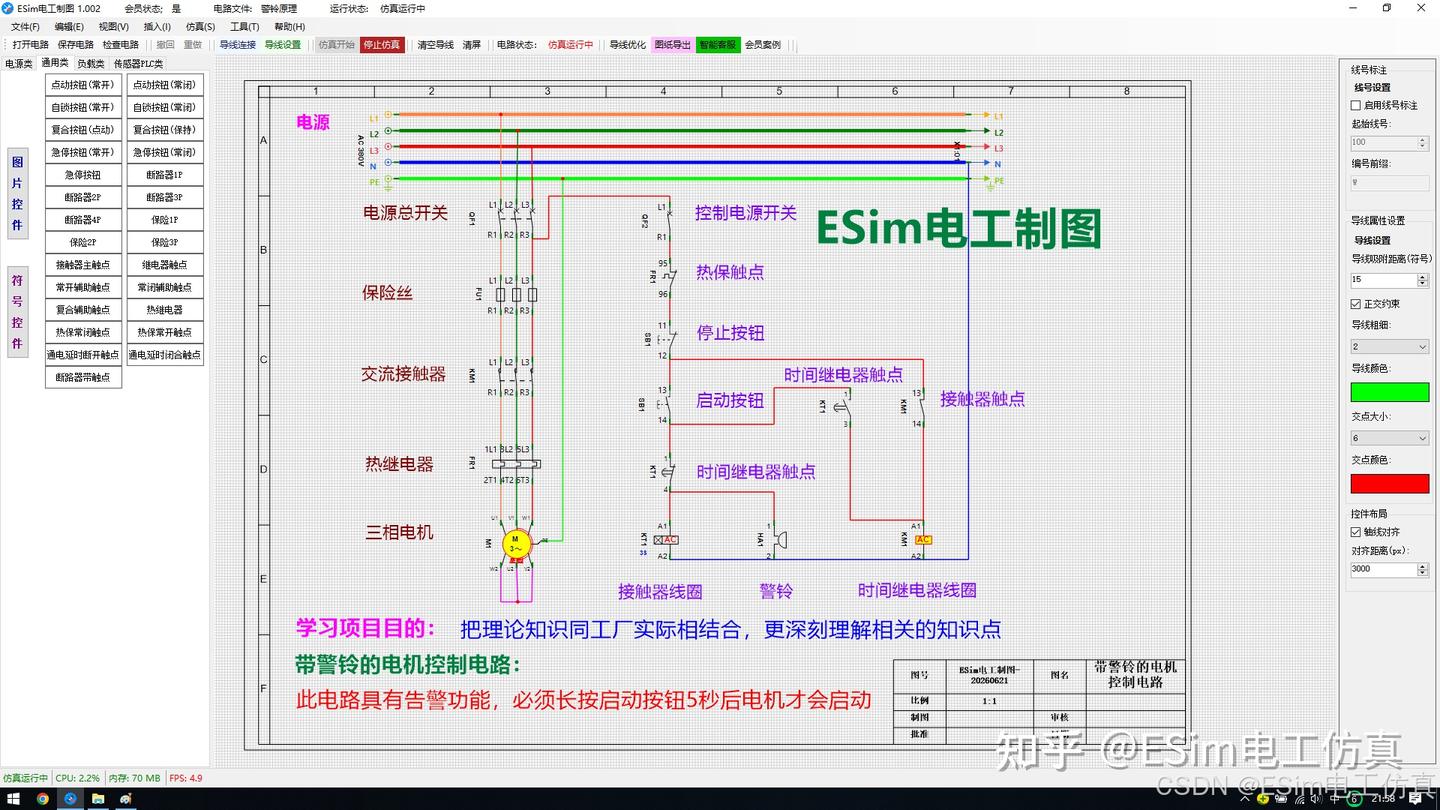

项目案例 · 电气图纸

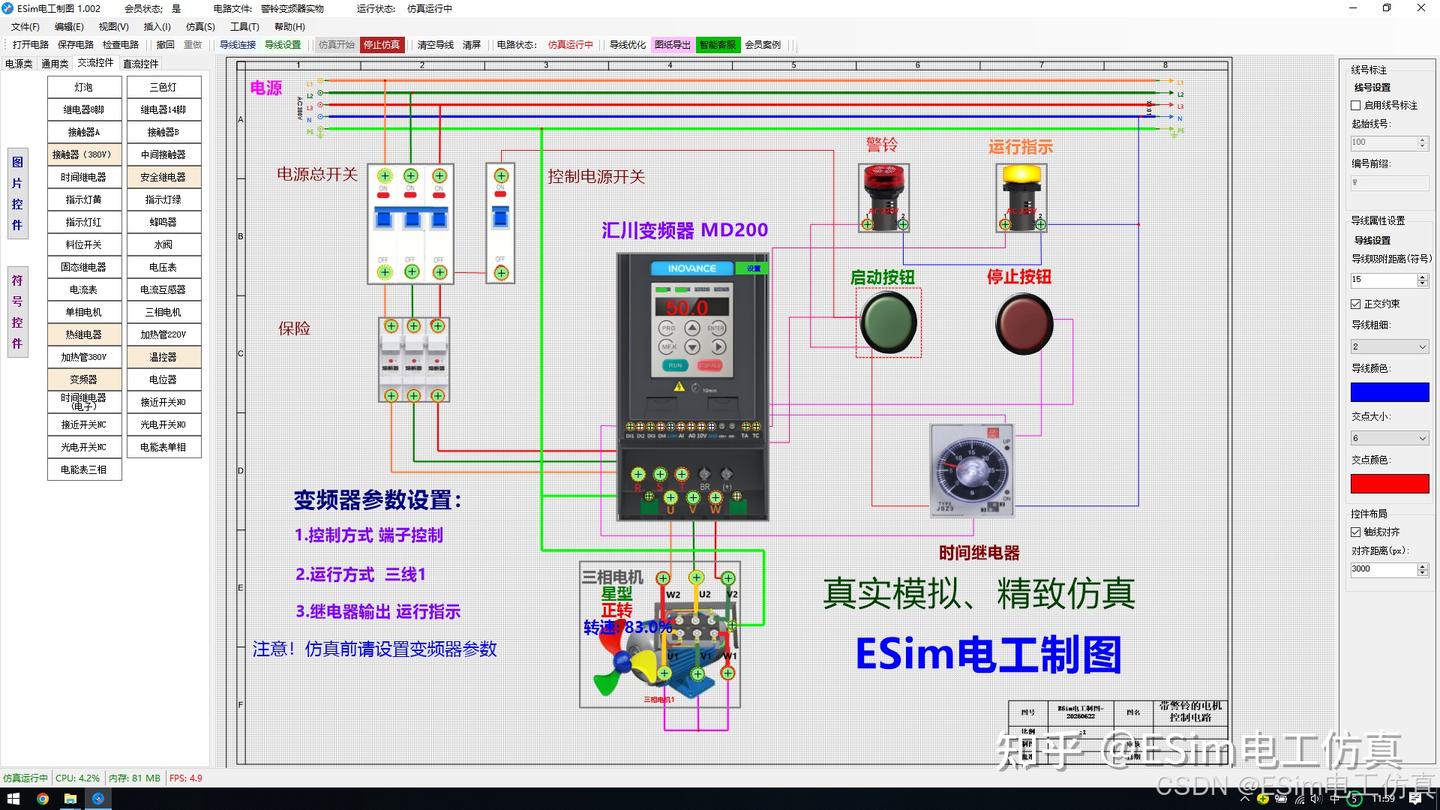

项目案例 · 仿真运行

项目案例 · 细节展示

项目案例 · 完整方案

项目案例地址：ESim电工仿真官网 →
