A车间大型电机安全改造项目
完整实施案例 · 双方案对比
随着智能制造全面升级，工业现场对电气技术人员的专业能力要求日益提高。本项目以A车间一台大型电机设备为对象，利用ESim电工制图软件模拟一个完整的工控安全改造项目流程。案例涵盖项目规划、需求收集、方案设计（传统直接启动 + 变频器启动双方案）、元器件选型、图纸设计、采购实施、调试培训及验收交付全过程，帮助读者系统掌握工控改造项目的方法论与实操要点。
方案规划说明：为达到更好的学习效果，本项目准备了两套技术方案进行对比——方案一为传统的接触器直接启动方案，方案二为变频器（汇川
MD200）启动方案。两套方案均实现相同的警铃安全联锁功能，读者可根据实际工况择优选用。
一、项目规划
1.1 项目背景与目标
项目设定场景：A车间有一台大型三相异步电动机（7.5kW / AC 380V），用于驱动生产设备。该电机在日常运行中偶发产生噪声、振动及机械旋转部件等危害因素，对周边作业区域的操作人员构成安全风险。
改造核心目标：
- 电机启动前，警铃自动鸣响，提醒现场操作人员撤离危险区域或佩戴防护用品；
- 警铃鸣响持续足够时间（经现场评估设定为 5~15 秒可调），确保人员有充分反应时间；
- 警铃鸣响结束后，电机方可启动，实现"先警示、后启动"的安全联锁逻辑；
- 系统同时配备运行指示灯，实时反馈电机运行状态；
- 改造后系统符合《安全生产法》及相关电气安全规范。
项目性质判定：本项目属于改造项目（Modification Project），需在现有设备基础上进行分析、优化和升级，重点关注：现状评估、痛点分析、改造约束（减少停产时间、降低成本、不影响现有工艺）。
1.2 改造核心逻辑
按下启动按钮
→
警铃立即鸣响
→
延时 T 秒
（人员撤离/防护）
→
（人员撤离/防护）
电机自动启动
↕
急停按钮
随时终止
随时终止
核心逻辑：强制延时 —— 通过时间继电器确保电机不会在按下启动按钮的瞬间立即运行，而是经过可配置的预警时间后自动启动。
二、需求收集
核心理念：工控项目服务于具体的部门和人员，需求收集是项目成功的关键。需求不清、沟通不畅是项目后期扯皮、验收困难的主要原因。
2.1 现场勘查与问题识别
项目启动后，工程师深入现场进行勘查，逐一确认以下关键信息：
电气环境
- 电机电源：AC 380V 三相，50Hz
- 电机功率：7.5 kW，额定电流约 15A
- 现有控制方式：接触器直接启动（无预警功能）
- 控制电箱位置：距电机约 5 米，柜内空间充足
- 控制回路电源：AC 220V（取自 L3 + N）
安全环境
- 作业区域范围：半径 10 米内有 3~5 名操作人员
- 危害类型：机械旋转部件飞出风险（偶发）
- 安全撤离时间需求：现场实测 5~10 秒
- 警铃安装位置：电机上方显眼处，覆盖整个危险区域
- 警铃音量要求：≥85 dB
2.2 相关部门需求确认
完成现场勘查后，组织生产部、安全部、设备部、电气班组召开需求确认会，形成书面纪要：
| 参与部门 | 关注重点 | 反馈意见 |
|---|---|---|
| 生产部 | 不影响正常生产节拍；启动延迟不宜过长 | 延迟时间建议不超过 15 秒；改造安排在周末停机检修日 |
| 安全部 | 警铃覆盖范围、音量；安全标准化要求 | 警铃音量 ≥85 dB；增加运行指示灯；保留急停功能 |
| 设备部 | 是否影响现有设备运行；维护便利性 | 增加端子排方便检修；元器件标准化便于备件管理 |
| 电气班组 | 元器件采购便利性；图纸规范性 | 使用标准化元器件；提供完整电路图纸和操作说明 |
经验提示：需求和意见的收集与确认，可以有效减少后续的扯皮，尤其在验收环节！务必形成书面记录，各方签字存档。
三、方案设计
3.1 元器件选型原则
元器件选型是方案设计的核心环节，需综合考虑：安全可靠、参数匹配、成本合理、维护方便、品牌统一。本项目所有元器件品牌统一为 ESim，便于采购、维护和备件管理。
ESim电工制图元器件控件清单见ESim电工制图 AI 电路生成规范更新版。

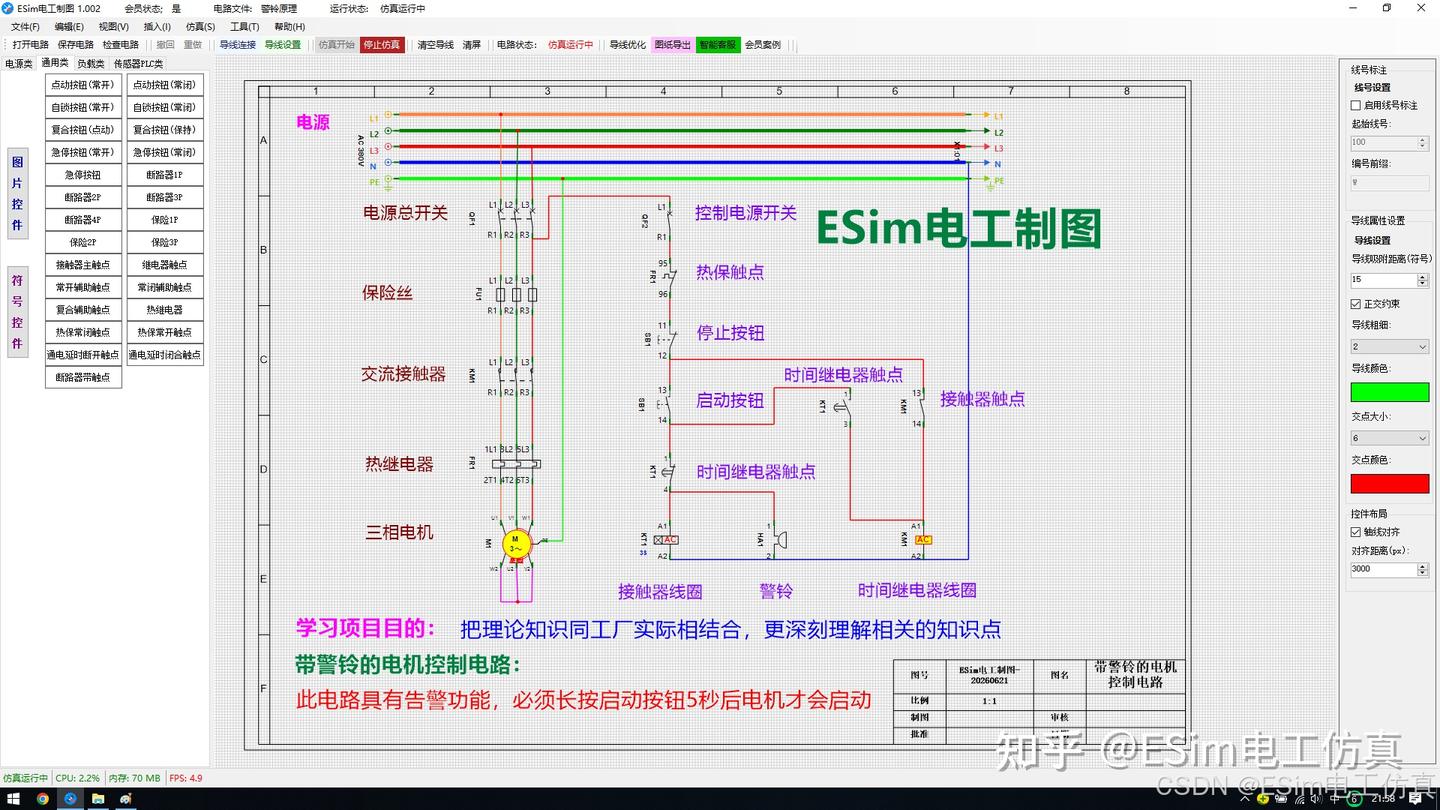

3.2 方案一：传统接触器直接启动
方案概述
采用接触器 + 热继电器 + 时间继电器的传统直接启动方式。按下启动按钮后，警铃先鸣响，延时结束后接触器吸合，电机直接启动。该方案结构简单、成本较低、维护方便，适用于对启动转矩和调速无特殊要求的场合。
元器件清单（方案一）
| 序号 | 元器件名称 | 规格型号 | 品牌 | 数量 | 功能说明 |
|---|---|---|---|---|---|
| 1 | 三相电源 | AC 380V / 50Hz | ESim | 1 | 主回路供电 |
| 2 | 三相断路器 | ESim CB-3P-63A | ESim | 1 | 主回路过载/短路保护（7.5kW 电机额定电流约 15A，选 63A 框架） |
| 3 | 单相断路器 | ESim CB-1P-6A | ESim | 1 | 控制回路电源开关 |
| 4 | 3P 熔断器 | ESim Fuse-3P-20A | ESim | 1 | 主回路短路保护（熔芯 20A，取额定电流 1.3 倍） |
| 5 | 交流接触器 | ESim CJX2-2510（线圈 AC 220V） | ESim | 1 | 主回路通断控制（额定电流 25A ≥ 15A × 1.2） |
| 6 | 热继电器 | ESim JR36-20（整定 10~16A） | ESim | 1 | 电机过载保护（整定值设 16A，即额定电流 1.07 倍） |
| 7 | 时间继电器 | ESim TR-60S（0~60s，AC 220V） | ESim | 1 | 5~15 秒延时控制，带延时断开触点 |
| 8 | 启动按钮（常开） | ESim PB-01G（绿色，自复位） | ESim | 1 | 发出启动指令 |
| 9 | 停止按钮（常闭） | ESim PB-02R（红色，自复位） | ESim | 1 | 发出停止指令 |
| 10 | 蜂鸣器（警铃） | ESim BZ-220（AC 220V，≥85dB） | ESim | 1 | 声光报警 |
| 11 | 运行指示灯 | ESim PL-22（红色，AC 220V） | ESim | 1 | 运行状态指示 |
| 12 | 三相电机 | 7.5kW / 380V / 星形接法 | ESim | 1 | 负载设备（现场原有） |
| 13 | 控制电缆 | BV 1.5mm²（多色） | 国标 | 若干 | 控制回路接线 |
| 14 | 端子排 | 5 位 × 2 组 | 通用 | 2 | 接线过渡，便于维护 |
主回路拓扑（方案一）
AC 380V 电源
→
QF1 断路器
→
FU1 熔断器
→
KM1 接触器
→
FR1 热继电器
→
M1 三相电机
控制逻辑时序（方案一）
| 时间点 | 动作 | KT1 状态 | KM1 状态 | 蜂鸣器 | 电机 |
|---|---|---|---|---|---|
| T0 | 按下 SB1 | 线圈得电，开始计时 | 未得电 | 鸣响 | 停止 |
| T0 ~ T+15s | 延时期间 | 计时中 | 未得电 | 持续鸣响 | 停止 |
| T+15s | 延时到 | 延时断开触点动作 | 得电，主触点闭合 | 停止 | 启动运行 |
| 按下 SB2 | 停止 | 失电 | 失电，主触点断开 | 停止 | 停止 |

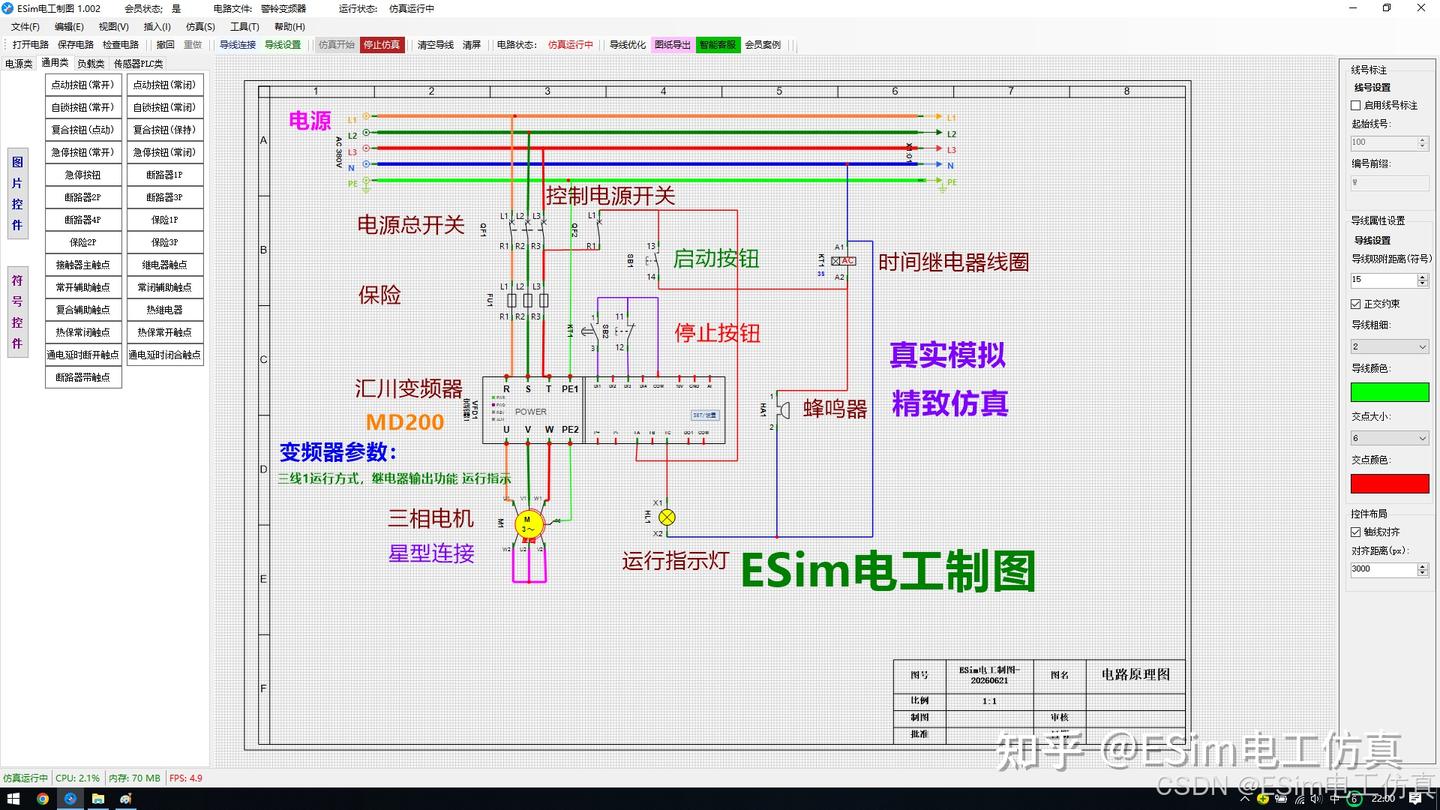

3.3 方案二：变频器启动（汇川 MD200）
方案概述
采用汇川 MD200 系列变频器驱动电机。通过变频器的数字输入端子（DI1/DI3）实现启动/停止控制，设置为端子命令通道（F0-02=1）。该方案具备软启动、调速能力，可减少启动电流冲击，延长设备寿命；同时变频器内置过流、过压、欠压、过载、短路、接地等全面保护功能。
元器件清单（方案二）
| 序号 | 元器件名称 | 规格型号 | 品牌 | 数量 | 功能说明 |
|---|---|---|---|---|---|
| 1 | 三相电源 | AC 380V / 50Hz | ESim | 1 | 主回路供电 |
| 2 | 三相断路器 | ESim CB-3P-63A | ESim | 1 | 主回路过载/短路保护 |
| 3 | 单相断路器 | ESim CB-1P-6A | ESim | 1 | 控制回路电源开关 |
| 4 | 3P 熔断器 | ESim Fuse-3P-20A | ESim | 1 | 主回路短路保护 |
| 5 | 变频器 | 汇川 MD200-4T-7R5G（7.5kW） | 汇川 | 1 | 电机变频驱动，软启动，全面保护 |
| 6 | 三相电机 | 7.5kW / 380V / 星形接法 | ESim | 1 | 负载设备（现场原有） |
| 7 | 时间继电器 | ESim TR-60S（0~60s，AC 220V） | ESim | 1 | 5~15 秒延时控制 |
| 8 | 启动按钮（常开） | ESim PB-01G（绿色，自复位） | ESim | 1 | 发出启动指令 |
| 9 | 停止按钮（常闭） | ESim PB-02R（红色，自复位） | ESim | 1 | 发出停止指令 |
| 10 | 蜂鸣器（警铃） | ESim BZ-220（AC 220V，≥85dB） | ESim | 1 | 声光报警 |
| 11 | 运行指示灯 | ESim PL-22（红色，AC 220V） | ESim | 1 | 运行状态指示 |
| 12 | 控制电缆 | BV 1.5mm²（多色） | 国标 | 若干 | 控制回路接线 |
| 13 | 端子排 | 5 位 × 3 组 | 通用 | 3 | 接线过渡，便于维护 |
主回路拓扑（方案二）
AC 380V 电源
→
QF1 断路器
→
FU1 熔断器
→
VFD1 变频器
R/S/T 输入
→
R/S/T 输入
M1 电机
U/V/W 输出
U/V/W 输出
变频器端子接线（汇川 MD200）
| 端子组 | 端子名 | 接线 | 功能 | 状态 |
|---|---|---|---|---|
| 主回路输入 | R | ← FU1 输出 L1 | 三相电源输入 R | 已连接 |
| S | ← FU1 输出 L2 | 三相电源输入 S | 已连接 | |
| T | ← FU1 输出 L3 | 三相电源输入 T | 已连接 | |
| PE | ← PE 母线 | 接地保护 | 已连接 | |
| 主回路输出 | U | → 电机 U1 | 变频输出 U 相 | 已连接 |
| V | → 电机 V1 | 变频输出 V 相 | 已连接 | |
| W | → 电机 W1 | 变频输出 W 相 | 已连接 | |
| 控制端子 | DI1 | ← KT1 延时闭合触点 | 正转运行（F4-00=1） | 已连接 |
| DI3 | ← SB2 停止按钮（常闭） | 三线停止信号 | 已连接 | |
| COM | — | 数字量输入公共端 | 未连接 | |
| TA / TC | → HL1 指示灯 | 继电器输出（运行指示） | 已连接 |
变频器参数设置（汇川 MD200）：根据官方手册，关键参数如下：
- F0-02（命令源选择） = 1（端子命令通道）
- F0-03（主频率源选择） = 0 或 1（数字设定）
- F0-17（加速时间1） = 10.0s（软启动）
- F0-18（减速时间1） = 10.0s（软停机）
- F4-00（DI1端子功能） = 1（正转运行）
- F4-02（DI3端子功能） = 9（故障复位，或三线停止模式需配合 F0-03 设置）
- F1组（电机参数）：按电机铭牌设置额定功率、电压、电流、频率、转速
控制逻辑时序（方案二）
| 时间点 | 动作 | KT1 状态 | 变频器 DI1 | 蜂鸣器 | 电机 |
|---|---|---|---|---|---|
| T0 | 按下 SB1 | 线圈得电，开始计时 | 无信号 | 鸣响 | 停止 |
| T0 ~ T+15s | 延时期间 | 计时中 | 无信号 | 持续鸣响 | 停止 |
| T+15s | 延时到 | 延时闭合触点闭合 | 收到信号 | 停止 | 软启动运行 |
| 按下 SB2 | 停止 | 失电 | 信号消失 | 停止 | 软停机 |
双方案对比
| 对比项 | 方案一（接触器直启） | 方案二（变频器启动） |
|---|---|---|
| 主回路结构 | QF1 → FU1 → KM1 → FR1 → M1 | QF1 → FU1 → VFD1 → M1 |
| 启动方式 | 全压直接启动 | 变频软启动（0→50Hz） |
| 启动电流 | 额定电流 5~7 倍 | 额定电流 1~1.5 倍 |
| 调速能力 | 无 | 0~50Hz 无级调速 |
| 保护功能 | FR1 热保护（过载） | 变频器内置全面保护 |
| 成本 | 较低 | 较高 |
| 适用场景 | 小功率、不需要调速、启动不频繁 | 需要软启动/调速、启动频繁 |
| 学习价值 | 基础必学 | 进阶必学 |
3.4 方案确认
将两套方案提交需求方评审。经综合评估，考虑到该电机启动频繁、变频软启动可减少对电网和机械的冲击，且变频器内置保护功能全面，最终选用方案二（变频器启动方案）进行实施。方案一保留作为教学参考和备选方案。
方案确认签字
- 项目负责人签字：______
- 电气工程师签字：______
- 安全员签字：______
- 使用部门负责人签字：______
- 设备管理部门签字：______
- 主管领导审批签字：______
四、项目实施
4.1 采购管理
根据确认方案的元器件清单编制采购计划，重点关注长周期物料的到货时间。
| 物料名称 | 规格型号 | 品牌 | 数量 | 预计到货 | 备注 |
|---|---|---|---|---|---|
| 三相断路器 | ESim CB-3P-63A | ESim | 1 | 现货 | QF1 |
| 单相断路器 | ESim CB-1P-6A | ESim | 1 | 现货 | QF2 |
| 3P 熔断器 | ESim Fuse-3P-20A | ESim | 1 | 现货 | FU1 |
| 变频器 | 汇川 MD200-4T-7R5G | 汇川 | 1 | 3~5 工作日 | VFD1，7.5kW |
| 时间继电器 | ESim TR-60S（AC 220V） | ESim | 1 | 现货 | KT1，0~60s 可调 |
| 启动按钮（绿） | ESim PB-01G | ESim | 1 | 现货 | SB1 |
| 停止按钮（红） | ESim PB-02R | ESim | 1 | 现货 | SB2 |
| 蜂鸣器 | ESim BZ-220（AC 220V） | ESim | 1 | 现货 | HA1，≥85dB |
| 指示灯 | ESim PL-22（红色，AC 220V） | ESim | 1 | 现货 | HL1 |
| 控制电缆 | BV 1.5mm²（多色） | 国标 | 若干 | 现货 | 控制回路接线 |
| 端子排 | 5 位 × 3 组 | 通用 | 3 | 现货 | 接线过渡 |
采购注意事项：变频器为关键设备，建议选择正规渠道采购，确认产品序列号并索取质保卡和出厂检测报告。导线颜色应符合国标：L1-黄、L2-绿、L3-红、N-蓝、PE-黄绿。
4.2 安装施工
采购物料到位后，按照图纸和施工规范进行安装。整个项目实施分为准备阶段、安装阶段、调试阶段、收尾阶段。
施工前准备
- 办理《设备改造作业许可证》
- 安全技术交底（全体施工人员）
- 断电、验电、挂牌、接地（LOTO 流程）
- 准备工具（万用表、剥线钳、压线钳、线号机等）
- 拍照记录原柜内接线
安装步骤
- 停电验电：确认 A 车间该回路已断电，验电器确认无电，挂"禁止合闸"警示牌。
- 电箱改造：在现有电箱内规划安装位置。QF1 在箱体上部，FU1 紧随其后，VFD1 安装在中部主区域（需预留上下各 100mm 散热空间），QF2 安装在控制区域。
- 主回路接线：QF1 输出 → FU1 输入 → FU1 输出 → VFD1 R/S/T 端子；VFD1 U/V/W 输出 → 电机 U1/V1/W1。所有接线使用线号管标识。
- 控制回路接线：安装面板按钮 SB1/SB2、指示灯 HL1；接线至电箱内 QF2 → SB1/SB2 → KT1 → VFD1 DI1/DI3 端子。蜂鸣器 HA1 安装在电机上方显眼位置。
- 接地保护：PE 线分别连接至 VFD1 PE 端子和电机 PE 端子，确保接地可靠。
- 线缆整理：主回路线缆与控制回路线缆分开走线，保持安全距离；使用扎带和线槽整理，粘贴线号标签。
- 施工自检：对照图纸逐项检查接线是否正确、螺丝是否紧固、线号是否清晰。
施工安全提醒：
- 全程执行"停电→验电→挂牌→接地"四步操作规程
- 变频器输出端（U/V/W）至电机之间严禁安装接触器或电容补偿
- 所有接线完成后，需经第二人复核确认
五、项目验收
5.1 调试
安装完成后进入调试阶段，调试流程：绝缘测试 → 控制回路通电测试（无负载）→ 主回路通电测试（无电机）→ 联机调试（带电机）→ 满载调试
调试步骤（方案二）
| 步骤 | 操作内容 | 预期结果 | 判定 |
|---|---|---|---|
| 1. 绝缘测试 | 主电路对 PE 绝缘电阻测试 | ≥1MΩ（500V 兆欧表） | □ 合格 |
| 2. 通电检查 | 合上 QF1、QF2，不按任何按钮 | VFD1 面板亮起，待机状态；无警铃；HL1 熄灭 | □ 合格 |
| 3. 警铃测试 | 按下 SB1 启动按钮 | 蜂鸣器 HA1 立即鸣响，声音覆盖危险区域 | □ 合格 |
| 4. 延时验证 | 持续按住 SB1，秒表计时 | 经过设定延时（15±1s）后电机启动 | □ 合格 |
| 5. 运行指示 | 电机运转后观察 HL1 | 指示灯 HL1 点亮 | □ 合格 |
| 6. 停止功能 | 按下 SB2 停止按钮 | 电机减速停止，HL1 熄灭 | □ 合格 |
| 7. 保护测试 | 模拟过载信号 | VFD1 报警停机，显示故障代码 | □ 合格 |
5.2 培训
调试完成后，对操作人员和维护人员进行分层培训：
操作人员培训
- 启动前确认危险区域内无人
- 听到警铃后的正确应对措施
- 启动/停止按钮的正确操作方法
- 指示灯含义的识别
- 紧急情况下的处理流程
维护人员培训
- 系统原理和接线图解读
- 变频器基本参数查看与修改
- 常见故障代码的含义与处理
- 元器件更换方法和注意事项
- 定期巡检要点和记录要求
培训结束后组织书面考核和实操考核，确保相关人员具备独立操作和基本维护能力，签署《培训确认单》。
5.3 验收
由使用部门、设备部、安全部共同参与验收，验收依据为需求确认纪要和设计方案。
验收清单
- 警铃在电机启动前自动鸣响，鸣响时间满足要求（5~15s 可调）
- 警铃鸣响结束后电机方可启动，联锁逻辑正确可靠
- 运行指示灯 HL1 正确反映电机运行状态
- 停止按钮 SB2 功能正常，电机可随时停止
- 变频器保护功能正常（过流、过载、短路等）
- 电机运转平稳，无异常振动和噪声
- 电气接线规范，线号标识清晰完整
- 电箱整洁，元器件安装牢固，散热空间充足
- 接地保护可靠，接地电阻符合要求
- 图纸资料齐全（原理图、接线图、参数表）
- 操作人员已通过培训考核
- 维护手册和备件清单已移交设备部
验收通过后，各方签字确认，项目正式移交生产使用。同时建立设备档案，记录改造内容、图纸版本、变频器参数等信息。
六、项目总结
项目成果
本次 A 车间电机警铃安全改造项目圆满完成，实现了"先警示、后启动"的安全联锁功能。采用 汇川 MD200 变频器启动方案，不仅满足了安全警示需求，还为电机提供了软启动和全面保护。
项目经验与要点
| 项目阶段 | 关键要点 | 常见风险 |
|---|---|---|
| 需求收集 | 深入现场勘查；组织多方会议；形成书面签字记录 | 需求遗漏导致后期变更 |
| 方案设计 | 多方案对比；使用专业工具绘图；关键参数留有裕量 | 选型不当导致性能不足或浪费 |
| 采购 | 优先标准化通用型号；确认交期；关键设备验货 | 交期延误影响进度 |
| 安装施工 | 严格执行安全操作规程；接线后复核；主控回路分线走线 | 接线错误导致设备损坏 |
| 调试 | 先空载后带载；逐项验证；做好记录 | 调试不充分遗留隐患 |
| 验收 | 对照需求逐项检查；培训考核并行；资料归档 | 验收标准不明确引发争议 |
对工控项目管理者的建议
- 文档先行：每个阶段都应形成文档记录，这是项目管理的需要，也是日后维护和审计的依据。
- 安全第一：工控项目直接涉及人身安全和设备安全，任何时候都不能跳过安全验证步骤。
- 标准化思维：尽量选用标准化元器件和成熟方案，减少非标设计带来的风险和维护难度。
- 持续学习：工控技术不断发展（如变频器、PLC、工业物联网），工程师应持续学习新技术。
- 工具赋能：善用专业工具（如 ESim 电工仿真软件）提升学习效率和实操能力。
